平床身数控车床当前位置:首页 > 产品中心 >平床身数控车床 >

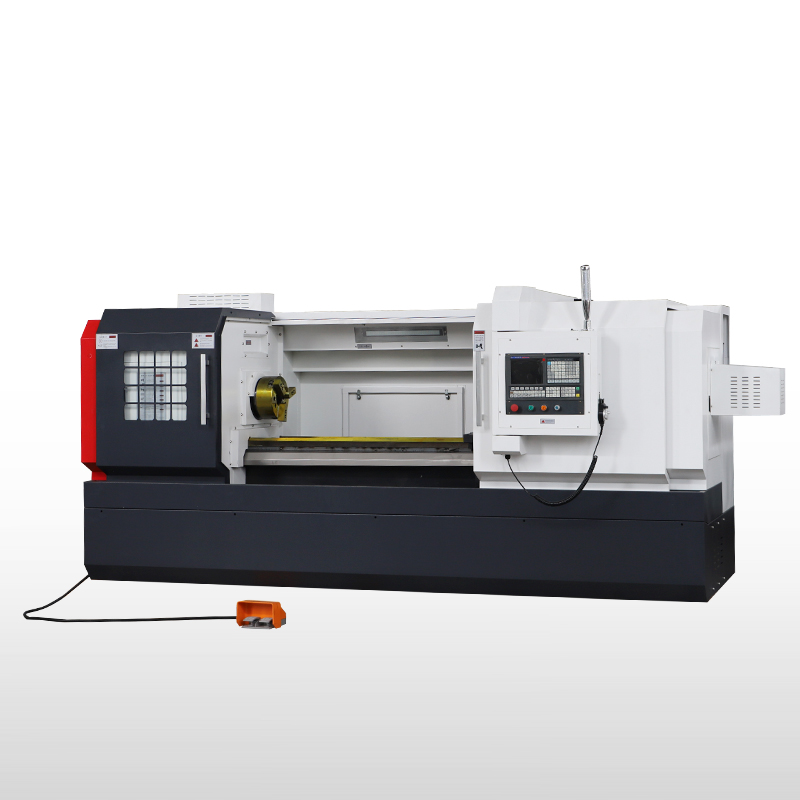

CYK6180数控车床

标准配置:

广州数控GSK-980TDb数控系统,5.5KW变频电机,7.5KW国产变频器,K11200C手动三档卡盘(限速2500rpm以下),手动尾座,四工位电动刀架,自动润滑油泵,电动冷却系统,照明系统,全封闭防护罩,德力西电器控制元件,全套技术资料,随机附标准件及工具。

标准附件(按工厂出厂装箱单):

K112000C手动三爪卡盘(限速2500rpm以下),说明书及合格证,固定顶尖,双头扳手一套,内六角扳手一套,螺丝刀,减震垫铁。

可另行选配的特殊配置:

 数控系统:北京KND,日本FANUC,日本三菱,德国西门子等。

 钢制高速手动三爪卡盘(限速3500rpm以下),液压三爪卡盘,六工位电动刀架,刀排,伺服主轴等。

选型热线
15398645381
获取产品资料
  • 产品参数

6180


CYK6180数控车床特点:

1、结构精致、设计针对性强,主要用于盘类、轴类、套类等的加工。
2、刚性高、热变形小、主轴温升低、振动小、承受切削扭矩大,能适应强力切削。
3、采用了独立套筒式主轴,既保证了主轴的强度又能实现高转速的工作,最高转速达2500r/min。
4、机床的关键外购件数控系统、主轴轴承、滚珠丝杆等选用国内外知名厂家产品,从而使机床具有高的可靠性。
5、机床加工工件一致性好,可稳定达到IT6~IT7级精度,加工表面粗糙度可达到Ra1.6um。
6、采用模块化设计,可以根据用户的要求提供多种配置。
7、机床采用机电一体化设计,整体布局紧凑合理、操作方便宜人,便于维修。


CYK6180数控车床参数:

数控车床型号
Item
数控车床CYK6180
床身回转直径mm
Swing over bed(mm)
800
托板上回转直径mm
Max rotative diameter on carriage(mm)
480
加工长度mm
Max processing length(mm)
1000/1500/3000
主轴传动形式
Form of main transmission
三档机械变速,变频无极调速/Three mechanical transmission,Frequency conversion in stepless way
主轴转速级数
Number of spindle speed
无极/Infinite variable
主轴转速r/min
Spindle speed range(r/min)
30-835
主轴头形式
Spindle nose
C11
主轴孔前端锥度
Taper of spindle hole
公制(metric system)120 1:20
主轴通孔直径mm
Through-hole diameter of spindle(mm)
105
主电机功率KW
Main motor power(kw)
11
X/Z轴定位精度mm
X/Z Positioning precision(mm)
0.025/0.03
X/Z轴重复定位精度mm
X/Z Repeatability precision(mm)
0.01/0.015
工件加工精度
Processing precision
IT6-IT7
工件表面粗糙度
Rough degree of processing surface
Ra1.6
X快移速度mm/min
X-axis rapid traverse rate(mm/min)
4000
Z快移速度mm/min
Z-axis rapid traverse rate (mm/min)
5000
尾座套筒直径mm
Dia.of tailstock sleeve(mm)
100
尾座套筒内孔锥度
Taper of tailstock sleve
MT6#
尾座套筒移动量mm
Tailstock sleeve stroke(mm)
250
刀架形式
Type of tool carrier
电动立式四工位刀架(Vertical 4 position electrical tool post)
滚珠丝杠直径*螺距(mm)
Ball screw dia*thread pitch(mm)
X:32*05 Z:50*10
刀架最大行程X/Z(mm)
Maximum travel of tool slide X/Z(mm)
500/1200,1650,3100
机床外形尺寸((L×W×H)mm
L*W*H(mm)
3200(3700)(5200)*1820*1780
机床重量Kg
weight(kg)
3600/3900/5400
