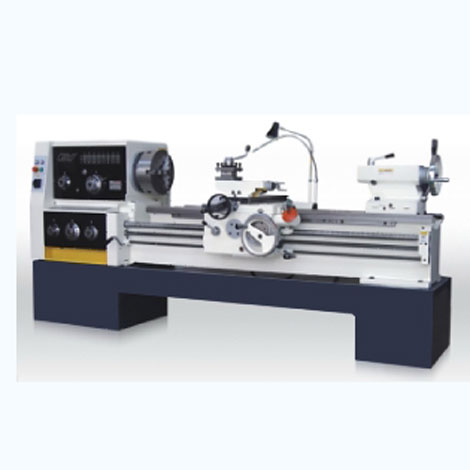

CW6180车床

  • 床身采用大宽度侧壁双筋板,内筋板采用箱形和斜筋组合机构,整体刚度比单壁门形筋结构提高三分之一。
  • 床身导轨采用超频淬火,床鞍导轨采用粘接"TST"软带耐磨材料,运动轻便灵活,寿命长。
  • 主轴正反转转换及刹车采用液压控制。
  • 操纵集中,溜板设有快移机构,用单手柄形象化操纵。
  • 润滑系统为箱外循环,提高了加工精度。
选型热线
15398644381
获取产品资料
  • 产品参数
 CW系列:卧式机床   CW6180B
CW6280B
CW61100B
CW62100B
CW61110Q
CW62110Q

床身上回转直径 mm 800 1000 1100
刀架上回转直径 mm 480 680 800
工件长度 mm 1500,3000,
5000,6000-15000
1500,3000,
5000,6000-15000
1500,3000,
5000,6000-15000

马鞍槽内回转直径/有效宽度 mm 1100/310 1200/310 1300/310
主轴通孔直径和轴头型式 mm φ104;D11    φ130;D11     φ104;D11 φ130;D11 φ104;D11   φ130;D11
主轴通孔前端锥体和顶尖锥度 mm φ120       φ140  莫氏6号      φ120  φ140  莫6号 φ120   φ140   莫氏6号
主轴转速级数和范围 r/min 18种5.4-720 18种5.4-720 18种5.4-720
纵进给量级数和范围 mm/r 64种0.06-24.3 64种0.06-24.3 64种0.06-24.3
范围1:1 mm/r 0.1-1.52 0.1-1.52 0.1-1.52
范围16:1 mm/r 1.6-24.3 1.6-24.3 1.6-24.3
用交换齿轮微量进给范围 mm/r 0.06-0.912 0.06-0.912 0.06-0.912
横向进给量与纵进给量的比率   1/2 1/2 1/2
床鞍快移速度 mm/min 4000 4000 4000
机床丝杠螺距 mm 12(公制)1/2"(英制) 12(公制)1/2"(英制) 12(公制)1/2"(英制)
公制螺纹种数、范围 mm 50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)
50种 1-240
(另有14种非标螺纹)

英制螺纹种数、范围   26种 14-1 t.p.i 26种 14-1 t.p.i 26种 14-1 t.p.i
模数螺纹种数、范围 mm 53种 0.5-120 53种 0.5-120 53种 0.5-120
径节螺纹种数、范围   24种 28-1 DP 24种 28-1 DP 24种 28-1 DP
下刀架横向行程 mm 500 500 500
上刀架行程 mm 200 200 200
尾座套筒行程 mm 250 250 250
尾座套筒锥度   莫氏6号 莫氏6号 莫氏6号
主电机功率 kW 11 11 11
快速电机功率 kW 1.1 1.1 1.1
冷却泵电机功率 w 90 90 90
机床外型尺寸和机床重量   长x宽x高和重量 长x宽x高和重量 长x宽x高和重量
1500 mm 3660x1452x1630.【4600kg】  3600x1560x1730.【5350kg】  3660x1560x1790.【5450kg】
3000 mm 5155x1450x1630.【5500kg】 5155x1560x1730.【6000kg】 5155x1560x1790.【6100kg】
5000 mm 7390x1450x1630.【6900kg】  7390x1560x1730.【7400kg】  7390x1560x1790.【7500kg】
6000 mm 8150x1450x1630.【7500kg】 8150x1560x1730.【8000kg】 8150x1560x1790.【8100kg】
8000 mm 10500x1450x1630.【9000kg】 10500x1560x1730.【9500kg】 10500x1560x1790.【9600kg】
11000 mm 13190x1450x1630.【10700kg】 13190x1560x1730.【11200kg】 13190x1560x1790.【11300kg】
14000 mm 16310x1450x1630.【13500kg】 16310x1560x1730.【14000kg】 16310x1560x1790.【14100kg】
床身宽度 mm 600 600 600
最大承重 kg 2500 2500 2500
